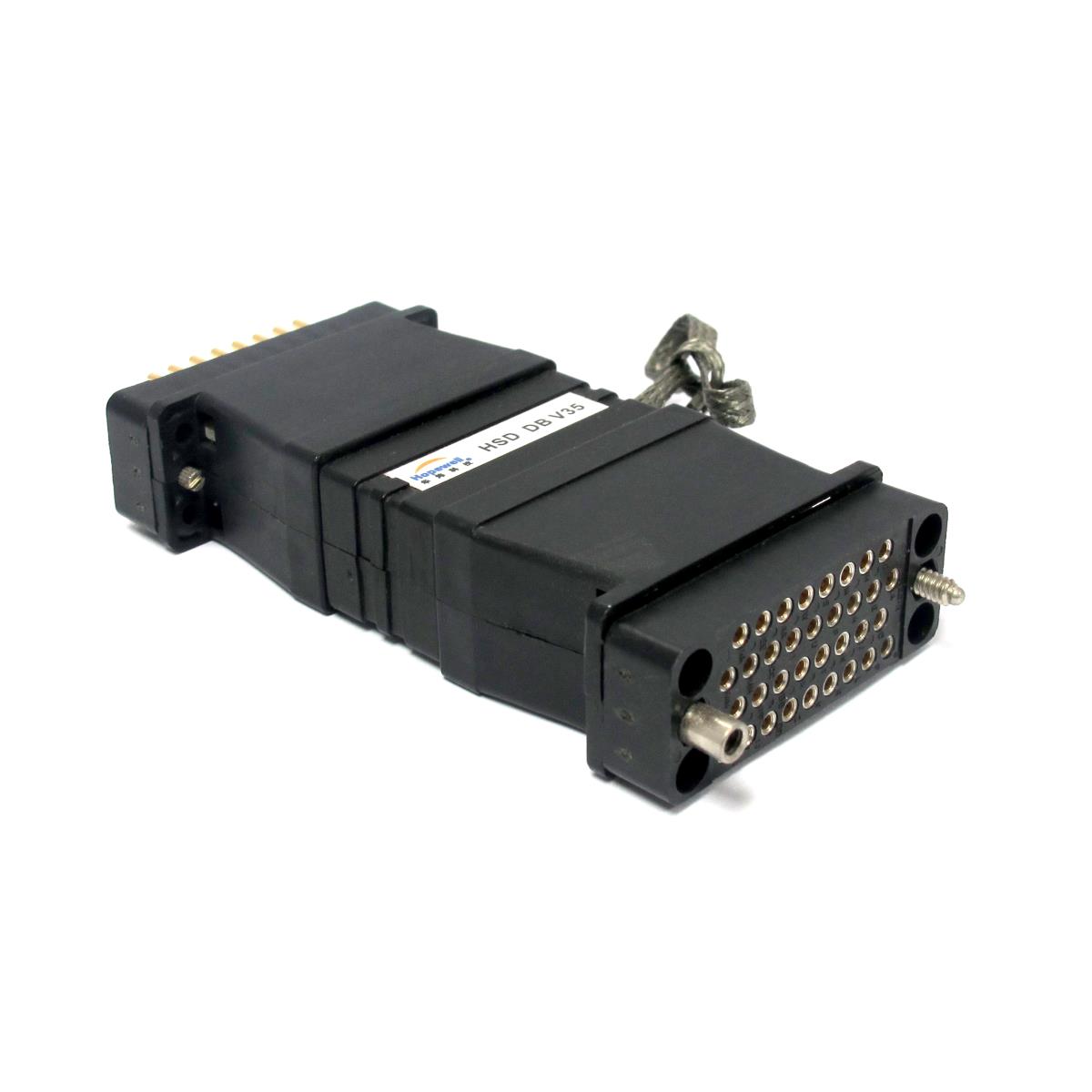

HSD DB 9 | HSD DB 15 | HSD DB 25 |
| SPD分類 | TYPE 4 P1 | TYPE 4 P1 | TYPE 4 P1 |
| 標稱電壓Un | 6V | 5V | 12V |
| 直流最大持續工作電壓Uc | 7V | 8V | 15V |
| C2線-線標稱放電電流（8/20μs）In | 0.2kA | 0.2kA | 0.1kA |
| C2線-SG標稱放電電流（8/20μs）In | 0.2kA | 0.6kA | 0.1kA |
| C2 SG-PG標稱放電電流（8/20μs）In | 0.4kA | ≤16V | ≤24V |
| 線-線電壓保護水平 (In C2)Up | ≤25V | ≤16V | ≤200V |
| 線-SG電壓保護水平 (In C2)Up | ≤25V | ≤16V | ≤21V |
| SG-PG電壓保護水平 (In C2)Up | ≤25V | ≤11V | ≤90V |
| 線-線電壓保護水平 (1kV/μs C3)Up | ≤18V | ≤11V | 10MHz |
| 線-SG電壓保護水平 (1kV/μs C3)Up | ≤18V | ≤11V | 700pF |
| SG-PG電壓保護水平 (1kV/μs C3)Up | ≤18V | 4MHz | 350pF |
| 線-線帶寬 fG | 90MHz | 1500pF | -40～+80°C |
| 線-線電容 C | 25pF | 1600pF | IP40 |
| 線-PG電容 C | 35pF | 1200pF | 350pF |
| 工作溫度范圍 T | -40～+80°C | -40～+80°C | -40～+80°C |
| 防護等級 | IP40 | IP40 | IP40 |
| 安裝方式 | D-Sub（2個螺栓螺絲) | D-Sub（2個螺栓螺絲) | D-Sub（2個螺栓螺絲) |
| 連接方式入/出 | DB9 | DB15 | DB25 |
| 連接管腳 | 全線保護 | 全線保護 | 全線保護 |
| 接地方式 | 通過外部接地導線0.75mm2，0.3m長(PG) | 通過外部接地導線0.75mm2，0.3m長(PG) | 通過外部接地導線0.75mm2，0.3m長(PG) |
| 外殼材料 | 尼龍，UL94-V0 | 尼龍，UL94-V0 | 尼龍，UL94-V0 |
| 顏色 | 黑色 | 黑色 | 黑色 |
| 測試標準 | IEC 60643-21 | IEC 60643-21 | IEC 60643-21 |
